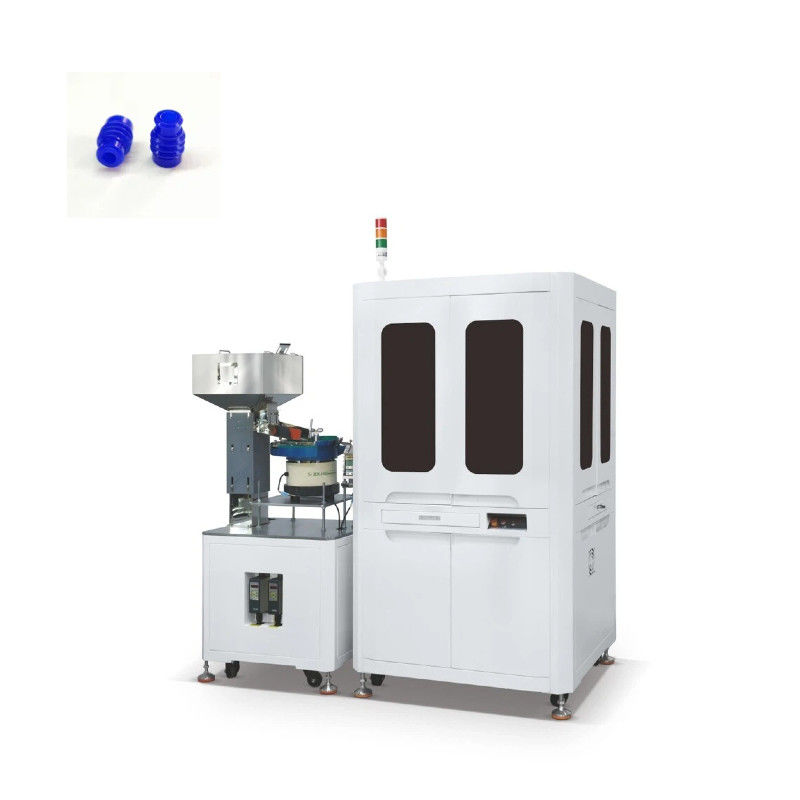

دستگاه اندازه گیری تصویر با میز شیشه ای

دستگاه اندازه گیری تصویر با میز شیشه ای

تصویر به نرم افزار پردازش تصویر اختصاصی منتقل می شود. این نرم افزار از الگوریتم های پیچیده برای تجزیه و تحلیل و پردازش تصویر استفاده می کند.این الگوریتم ها می توانند ویژگی های مختلف هدف را در تصویر شناسایی کنند، مانند الگوریتم های تشخیص لبه برای تعیین خاکستری یک شی و الگوریتم های تشخیص رنگ برای تمایز اشیاء با رنگ های مختلف.

اصول کار WirT- دستگاه بازرسی بصری یک میز شیشه ای

سیستم کنترل سطح

شامل دو ایستگاه کاری است که بالای و زیر صفحه شیشه نصب شده اند، هر کدام حاوی یک دوربین رنگی با دقت بالا و یک لنز فوکوس ثابت است.

دارای یک سیستم روشنایی رنگی مستقل و قابل تنظیم دیجیتالی برای بهینه سازی گرفتن تصویر است.

عملکرد اصلی آن تشخیص نقص های زیبایی در سطوح بالا و پایین است.

سیستم های کنترل سطح داخلی و خارجی

شامل ایستگاه های کاری بیرونی است که هر کدام دارای چهار دوربین رنگی 2 مگاپیکسلی هستند که در زاویه 90 درجه توزیع شده اند.یک ویژگی دیگر این است که دو سیستم روشنایی رنگی در بالا و پایین توزیع شده است..

سیستم روشنایی می تواند به صورت دیجیتال و مستقل تنظیم شود تا تصویر عکاسی بهینه شود.

برای تشخیص نقص های سطحی در قسمت بیرونی محصول

مزیت تجهیزات WirT - دستگاه بازرسی بصری یک میز شیشه ای

Wirt یک دستگاه بازرسی نوری است که به طور خاص برای تشخیص نقص های ابعاد و سطح در پلاگین های ضد آب سیلیکون توسعه یافته است.آن را قادر به بازرسی پلگ های ضد آب از اشکال مختلف با دقت بالا در محدوده بازرسی خود رااین محصولات توسط مجموعه ای از ایستگاه های بازرسی با استفاده از دوربین های صنعتی با دقت بالا برای نقص بررسی می شوند.تصاویر به دست آمده توسط دوربین ها بدون از دست دادن داده ها یا تداخل به یک کامپیوتر که توسط یک سیستم پردازش تصویر در زمان واقعی مدیریت می شود منتقل می شود: از طریق رابط کاربری، کاربر می تواند به روش ساده و بصری با سیستم عامل تعامل داشته باشد.

پس از پردازش تصویر، اشیاء با توجه به معیارهای بازرسی پیش تعیین شده به سه منطقه مختلف ذخیره سازی برای اشیاء سازگار، نقص ابعاد و نقص زیبایی وارد می شوند.پارامترهای بازرسی اشیاء سریع و آسان برای تنظیم، تمیز کردن تجهیزات و دستگاه تغذیه آسان است و فرکانس بازرسی زیاد است.

پارامترهای فنی دستگاه بازرسی بصری WirT- Single Glass Table

استفاده از دستگاه بازرسی بصری DenT- Double Glass Table

قطعات الکترونيکي، قالب گيري تزريقي دقيق، تثبيتات سخت افزاري،

حلقه های مهر و موم، سیلیکون لاستیکی، تماس های نقره ای صنعتی و غیره

ویژگی تصویر از DENT- دو صفحه شیشه ای دستگاه بازرسی بصری برای محصولات صنعتی
